电力电缆外护层绝缘故障的测寻-测距(八)

时间:2022-12-06 11:23:14 来源:本站 点击:994次

电力电缆外护层绝缘故障的测寻-测距

电缆外护层绝缘损坏后,可先采用电桥法、低压脉冲反射法或压降法进行粗略测距。由于信号是加在金属护层外皮与大地之间,低压脉冲在传播过程中损耗较大,低压脉冲法测量距离有限,实际应用中应注意。

下面介绍如何用压降比较法粗测电缆护层绝缘的故障。

永兴集团yx06在图7.9中,将电源开关置于“I”的位置,调节直流电源E,使微安表有一定示值;而后,再将K扳至“II”位置,调节电源E,使微安表的示值与K在“I”位置时相等。此时,可根据下式求出故障点到测试端的距离x:


永兴集团yx06式中  L--故障电缆的全长;

永兴集团yx06      U1--开关K在“I”位置时电压表的示值,即故障点到测量端的电压;

      U2--开关K在“II”位置时电压表的示值,即故障点到远端的电压。

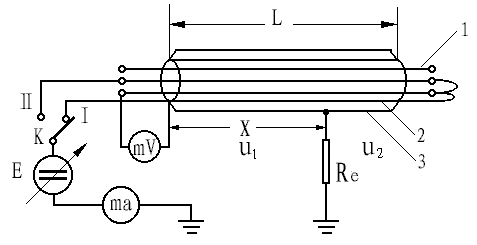

图7.9  用压降比较法测寻护层绝缘故障的接线

1-电缆三芯;2-电缆铅(铝)包;3-电缆护层绝缘
